Meet en montage instructies Grandeur Rolhor RO-100





     Bekijk hier de Product video

     Bekijk hier de Meetinstructies

    Montagevideo (tussen de kozijnen)

    Montagevideo (op de kozijnen)



Voorbereiding: Plaatsingslocatie bepalen

• • Binnen- of buitenshuis: Bepaal eerst of het rolhor binnen of buitenshuis wordt geplaatst en of deze tussen of op het kozijn gemonteerd moet worden.



---

IDD-montage (Tussen het kozijn)

1. Opening meten

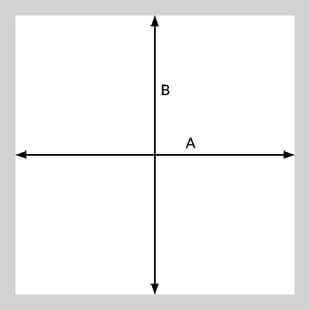

   • Breedte en hoogte meten: Meet de opening waar het hor tussen moet komen (A en B), zowel in de breedte als in de hoogte.
   • Gebruik de kleinste maat als het kozijn niet overal even breed of hoog is.
   • Er hoeft geen extra speling te worden aangehouden; wij berekenen de juiste speling zelf.





2. Zorgvuldig meten

   • Meet de maten bij voorkeur twee keer of laat ze door iemand anders controleren.
   • Gebruik géén lasermeter, of controleer daarna goed met een gewone rolmaat.



---

ODD-montage (Op het kozijn)

    1. Opening meten

• • Breedte en hoogte meten: Meet de opening waar het hor omheen geplaatst moet worden (A en B), zowel in de breedte als in de hoogte.
  • Gebruik de kleinste maat als het kozijn niet overal even breed of hoog is.
  • Er hoeft geen extra speling te worden aangehouden; wij berekenen de juiste speling zelf.



    2. Vrije ruimte rondom meten

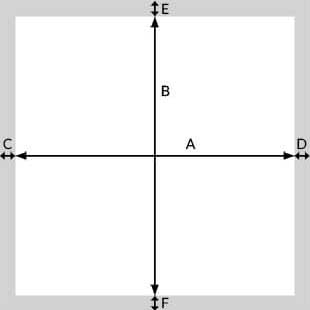

• • Meet de vrije ruimte op het kozijn rondom de opening: links (C), rechts (D), boven (E), en onder (F).





     3. Let op obstakels

• • Controleer of er geen objecten zijn, zoals een raamuitzetter, die de montage kunnen hinderen. Deze objecten kunnen ervoor zorgen dat het rolhor niet goed sluit.



     4. Zorgvuldig meten

• • Meet de maten bij voorkeur twee keer of laat ze door iemand anders controleren.
  • Gebruik géén lasermeter, of controleer daarna goed met een gewone rolmaat.



     5. Overlap die Raama toevoegt

• • Overlapping per zijkant: Wij voegen aan beide zijkanten maximaal een overlap toe van 3,4 cm, wat overeenkomt met de totale breedte van het zijprofiel.
    De minimale overlap die wij aanhouden is 2 cm.
  • Overlapping aan de bovenzijde: Wij voegen maximaal een overlap van 5,5 cm toe aan de bovenzijde, wat overeenkomt met de hoogte van de gaascassette.
  • Overlapping aan de onderzijde: Wij voegen hier standaard de afstand naar de vensterbank toe. Indien er geen vensterbank aanwezig is, voegen wij 3 cm overlap toe aan de onderzijde, zodat de borstel goed aansluit tegen het raamkozijn of de muur.
