Meet en montage instructies Grandeur Voorzethor CE-100





     Bekijk hier de Product video

     Bekijk hier de Meetinstructies

    Bekijk hier de Montagevideo

Voorbereiding: Plaatsingslocatie bepalen

• • Binnen- of buitenshuis: Bepaal eerst of de voorzethor binnen of buitenshuis wordt geplaatst.



---

ODD-montage (Op het raamkader)

    1. Opening meten

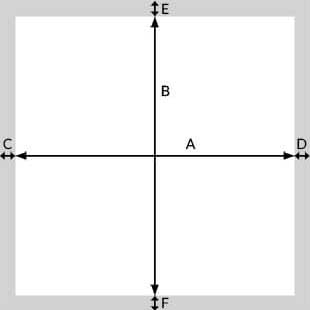

• • Breedte en hoogte meten: Meet de opening waar het voorzethor omheen geplaatst moet worden (A en B), zowel in de breedte als in de hoogte.
  • Gebruik de kleinste maat als het raamkozijn niet overal even breed of hoog is.
  • Er hoeft geen extra speling te worden aangehouden; wij berekenen de juiste speling zelf.



    2. Vrije ruimte rondom meten

• • Meet de vrije ruimte op het raamkozijn rondom de opening: links (C), rechts (D), boven (E) en onder (F).





     3. Let op obstakels

• • Controleer of er geen objecten aanwezig zijn, zoals een raamhendel die uit het raamkozijn steekt die de montage kunnen hinderen. Deze objecten kunnen ervoor zorgen dat de voorzethor niet goed sluit.



     4. Zorgvuldig meten

• • Meet de maten bij voorkeur twee keer of laat ze door iemand anders controleren.
  • Gebruik géén lasermeter, of controleer daarna goed met een gewone rolmaat.



     5. Overlap die Raama toevoegt

• • Overlapping per zijkant: Wij voegen aan beide zijkanten maximaal een overlap toe van 2,5 cm, wat overeenkomt met de breedte van het horprofiel. De minimale overlap die wij aanhouden is 2 mm (exclusief draaisluitingen of scharnieren).
  • Overlapping aan de bovenzijde: Wij voegen maximaal een overlap van 2,5 cm toe aan de bovenzijde, wat overeenkomt met de hoogte van het profiel.
  • Overlapping aan de onderzijde: Wij voegen maximaal 2,5 cm toe aan de onderzijde, wat overeenkomt met de hoogte van het profiel.
